صاعقه گیر مخابراتی

صاعقه گیر مخابراتی چیست؟

صاعقه گیر مخابراتی یکی از تجهیزات ایمنی حیاتی در صنعت ارتباطات است که با هدف جلوگیری از آسیب‌های ناشی از برخورد مستقیم یا غیرمستقیم صاعقه به تجهیزات الکترونیکی و دکل‌های مخابراتی طراحی شده است. این سیستم‌ها با هدایت جریان ناگهانی برق حاصل از صاعقه به سمت زمین، از بروز خسارات جبران‌ناپذیر به سیستم‌های حساس جلوگیری می‌کنند. استفاده از صاعقه‌گیر مخابراتی در تمامی زیرساخت‌های مخابراتی به‌ویژه در مناطق مرتفع یا مناطقی با رعدوبرق زیاد الزامی است.

اهمیت استفاده از صاعقه گیر در تجهیزات مخابراتی

تجهیزات مخابراتی نظیر دکل‌های BTS، رادیوها، آنتن‌ها و مودم‌ها بسیار حساس و گران‌قیمت هستند. در صورت برخورد صاعقه، این تجهیزات ممکن است دچار سوختگی، از کار افتادگی یا اختلالات جدی شوند. صاعقه‌گیر مخابراتی به‌عنوان یک راهکار پیشگیرانه از ورود ولتاژ بالا به سیستم جلوگیری کرده و باعث افزایش طول عمر و پایداری عملکرد تجهیزات می‌شود.

تفاوت صاعقه گیرهای معمولی و صاعقه‌گیرهای مخابراتی

در حالی که صاعقه‌گیرهای معمولی برای محافظت از سازه‌های ساختمانی استفاده می‌شوند، صاعقه‌گیر مخابراتی مخصوص تجهیزات و سازه‌های مخابراتی طراحی شده‌اند. این نوع صاعقه‌گیرها باید قادر باشند در فرکانس‌های بالا و با حساسیت بیشتر عمل کنند و علاوه بر حفاظت فیزیکی، حفاظت الکترونیکی نیز فراهم کنند.

نحوه عملکرد صاعقه گیر در دکل‌های مخابراتی

صاعقه‌گیر مخابراتی با ایجاد یک مسیر کم‌امپدانس برای جریان صاعقه، آن را به زمین هدایت می‌کند و مانع از ورود این جریان به سیستم‌های الکترونیکی می‌شود. این فرایند باعث می‌شود که انرژی ناشی از صاعقه بدون آسیب رساندن به تجهیزات حیاتی، به‌سرعت و ایمن تخلیه شود.

اجزای اصلی صاعقه گیر مخابراتی

صاعقه‌گیر مخابراتی معمولاً از بخش‌هایی مانند میله صاعقه‌گیر (Air Terminal)، هادی‌ها، ترمینال تخلیه، سیستم ارتینگ و گاهاً محافظ ولتاژ لحظه‌ای (SPD) تشکیل شده است. هماهنگی صحیح این اجزا برای عملکرد مؤثر سیستم ضروری است.

انواع صاعقه گیر خابراتی مورد استفاده در صنعت مخابرات

صاعقه‌گیرهای مورد استفاده در مخابرات به دو دسته اصلی فعال (Early Streamer Emission) و غیرفعال (Conventional) تقسیم می‌شوند. نوع فعال دارای برد عملکردی بالاتر و مناسب برای دکل‌های بلند و محیط‌های پرخطر است. نوع غیرفعال بیشتر برای محیط‌های کم‌ریسک مورد استفاده قرار می‌گیرد.

تکنولوژی‌های روز در طراحی صاعقه گیر مخابراتی

صنعت صاعقه‌گیر مخابراتی از فناوری‌های پیشرفته مانند کنترل هوشمند تخلیه، سنسورهای تشخیص پتانسیل بالا، استفاده از مواد رسانای ویژه و طراحی‌های آیرودینامیکی بهره می‌برد. این فناوری‌ها باعث افزایش دقت، ایمنی و کارایی سیستم می‌شوند.

استانداردهای جهانی مرتبط با صاعقه گیرهای مخابراتی

صاعقه‌گیر مخابراتی باید مطابق با استانداردهای بین‌المللی مانند IEC 62305، NFPA 780 و IEEE طراحی و نصب شود. این استانداردها الزامات مربوط به نوع سیستم، مقاومت الکتریکی، زمان پاسخ‌دهی و شرایط نصب را تعیین می‌کنند.

معیارهای انتخاب صاعقه گیر مناسب برای دکل مخابراتی

برای انتخاب صاعقه‌گیر مخابراتی مناسب باید عواملی مانند ارتفاع دکل، شرایط آب‌وهوایی منطقه، تراکم تجهیزات الکترونیکی، نوع زمین و استانداردهای موجود در نظر گرفته شود. انتخاب صحیح، تضمین‌کننده عملکرد ایمن سیستم است.

نحوه نصب صحیح صاعقه گیر بر روی دکل‌های مخابراتی

نصب صحیح صاعقه‌گیر مخابراتی نیازمند رعایت اصولی مانند نصب در بالاترین نقطه دکل، اتصال محکم به سیستم ارت، استفاده از کابل‌های با مقاومت کم و فاصله مناسب از سایر کابل‌هاست. نصب نادرست ممکن است اثر حفاظتی سیستم را کاهش دهد.

نکات ایمنی در نصب و نگهداری صاعقه گیر

در نصب و نگهداری صاعقه‌گیر مخابراتی باید به مواردی چون بررسی منظم سیستم، تست سالانه مقاومت زمین، محکم بودن اتصالات، جلوگیری از خوردگی اتصالات و بررسی سلامت سیم‌های هادی توجه شود. رعایت این نکات مانع از عملکرد ناقص سیستم در زمان نیاز خواهد شد.

تأثیر صاعقه گیر بر کاهش اختلالات سیگنال و آسیب تجهیزات

با استفاده از صاعقه‌گیر مخابراتی، احتمال آسیب به تجهیزات و بروز نویزها و اختلالات سیگنال به‌شدت کاهش می‌یابد. این موضوع به حفظ کیفیت ارتباطات و جلوگیری از قطعی شبکه‌های مخابراتی کمک شایانی می‌کند.

مقایسه برندهای معتبر صاعقه گیر مخابراتی در بازار ایران

برندهایی مانند OBO، ABB، DEHN، LPI و صاعقه‌گیرهای داخلی باکیفیت در بازار ایران حضور دارند. انتخاب برند معتبر برای اطمینان از عملکرد صحیح و دوام بالا در صاعقه‌گیر مخابراتی بسیار مهم است.

بررسی قیمت و هزینه نصب صاعقه گیر برای دکل‌های مخابراتی

قیمت صاعقه‌گیر مخابراتی به عواملی چون برند، نوع فعال یا غیرفعال، متراژ کابل‌ها، شرایط نصب و نیاز به سیستم ارتینگ بستگی دارد. معمولاً هزینه نصب و تجهیزات به‌صورت پکیج برآورد می‌شود.

روش‌های تست و بازرسی صاعقه گیر پس از نصب

بازرسی صاعقه‌گیر مخابراتی شامل تست مقاومت زمین، بررسی سالم بودن اتصالات، تست دستگاه SPD و بررسی ظاهری صاعقه‌گیر از نظر آسیب دیدگی است. این بازرسی‌ها باید در بازه‌های زمانی منظم انجام شوند.

مشکلات رایج در عملکردصاعقه گیر و روش‌های رفع آن

از جمله مشکلات رایج صاعقه‌گیر مخابراتی می‌توان به اتصال شل، خوردگی کابل، تخریب دستگاه SPD و عدم تخلیه مناسب اشاره کرد. برای رفع این موارد، نگهداری منظم و بررسی فنی دوره‌ای پیشنهاد می‌شود.

نقش ارتینگ در عملکرد مؤثر صاعقه گیر مخابراتی

سیستم ارتینگ نقش کلیدی در عملکرد موفق صاعقه‌گیر مخابراتی دارد. بدون ارتینگ مناسب، انرژی صاعقه به‌درستی تخلیه نمی‌شود و می‌تواند منجر به آسیب‌های شدید شود. استفاده از الکترودهای مسی، سیم ارت مناسب و مقاومت زیر 5 اهم توصیه می‌شود.

تأثیر شرایط اقلیمی بر انتخاب نوع صاعقه گیر

در مناطق کوهستانی یا مرطوب، استفاده از صاعقه‌گیر مخابراتی با مقاومت بالا در برابر خوردگی و رطوبت ضروری است. همچنین در مناطق با رعدوبرق فراوان، بهتر است از سیستم‌های فعال با برد بالا استفاده شود.

آینده فناوری صاعقه گیر در زیرساخت‌های ارتباطی

فناوری صاعقه‌گیر مخابراتی در حال حرکت به سمت استفاده از هوش مصنوعی، اینترنت اشیا (IoT) و سامانه‌های مانیتورینگ از راه دور است. این تحولات باعث افزایش دقت، بهره‌وری و واکنش سریع‌تر به حوادث می‌شود.

مراحل نصب صاعقه گیر مخابراتی روی دکل

نصب صاعقه‌گیر مخابراتی باید بر اساس اصول مهندسی، استانداردهای بین‌المللی و شرایط خاص دکل انجام شود. در ادامه، مراحل کامل نصب صاعقه‌گیر مخابراتی روی دکل مخابراتی به‌ترتیب آورده شده است:

۱. بررسی محل نصب و ارزیابی شرایط محیطی
پیش از نصب، محل دکل از نظر ارتفاع، موقعیت جغرافیایی، تعداد تجهیزات الکترونیکی، نوع خاک و احتمال برخورد صاعقه بررسی می‌شود. در این مرحله همچنین نقشه زمین و مسیرهای کابل‌کشی نیز طراحی می‌گردد.

۲. انتخاب نوع صاعقه‌گیر مناسب
با توجه به نتایج بررسی مرحله قبل، نوع صاعقه‌گیر مخابراتی انتخاب می‌شود. برای دکل‌های بلند و مناطق پرخطر معمولاً از صاعقه‌گیرهای فعال استفاده می‌شود. در مناطق با خطر کمتر، صاعقه‌گیرهای غیرفعال نیز کافی هستند.

۳. نصب میله صاعقه‌گیر در بالاترین نقطه دکل
میله صاعقه‌گیر (Air Terminal) باید دقیقاً در بلندترین قسمت دکل نصب شود تا اولین نقطه برخورد صاعقه باشد. این میله باید از جنس مقاوم (معمولاً استیل ضدزنگ یا آلومینیوم) و با ارتفاع کافی نسبت به سایر اجزا نصب گردد.

۴. اتصال کابل هادی از میله به سیستم ارتینگ
کابل هادی (Down Conductor) باید مسیر مستقیم و کم‌مقاومت از میله صاعقه‌گیر به چاه ارت داشته باشد. این کابل باید با بست‌های مقاوم و در فواصل منظم روی دکل مهار شود و از تماس با کابل‌های سیگنال یا برق جدا نگه داشته شود.

۵. اجرای سیستم ارتینگ (Earthing System)
چاه ارت باید در فاصله مناسبی از دکل حفر شده و از الکترودهای مسی یا گرافیتی با مقاومت مناسب (کمتر از ۵ اهم) استفاده شود. سیم ارت به کابل هادی متصل شده و تمام انرژی صاعقه را به زمین تخلیه می‌کند. در صورت نیاز از چاه‌های ارت موازی استفاده می‌شود.

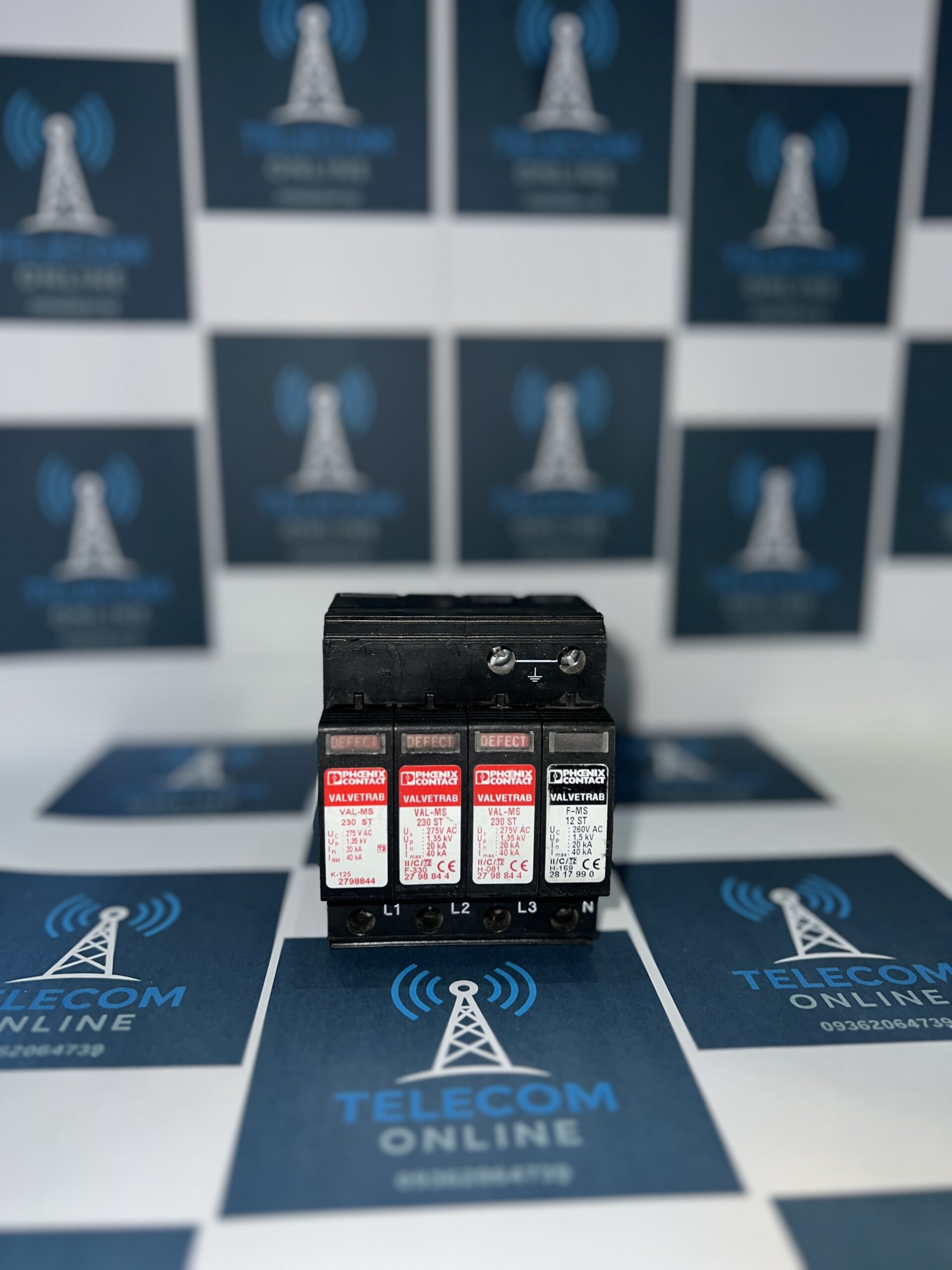

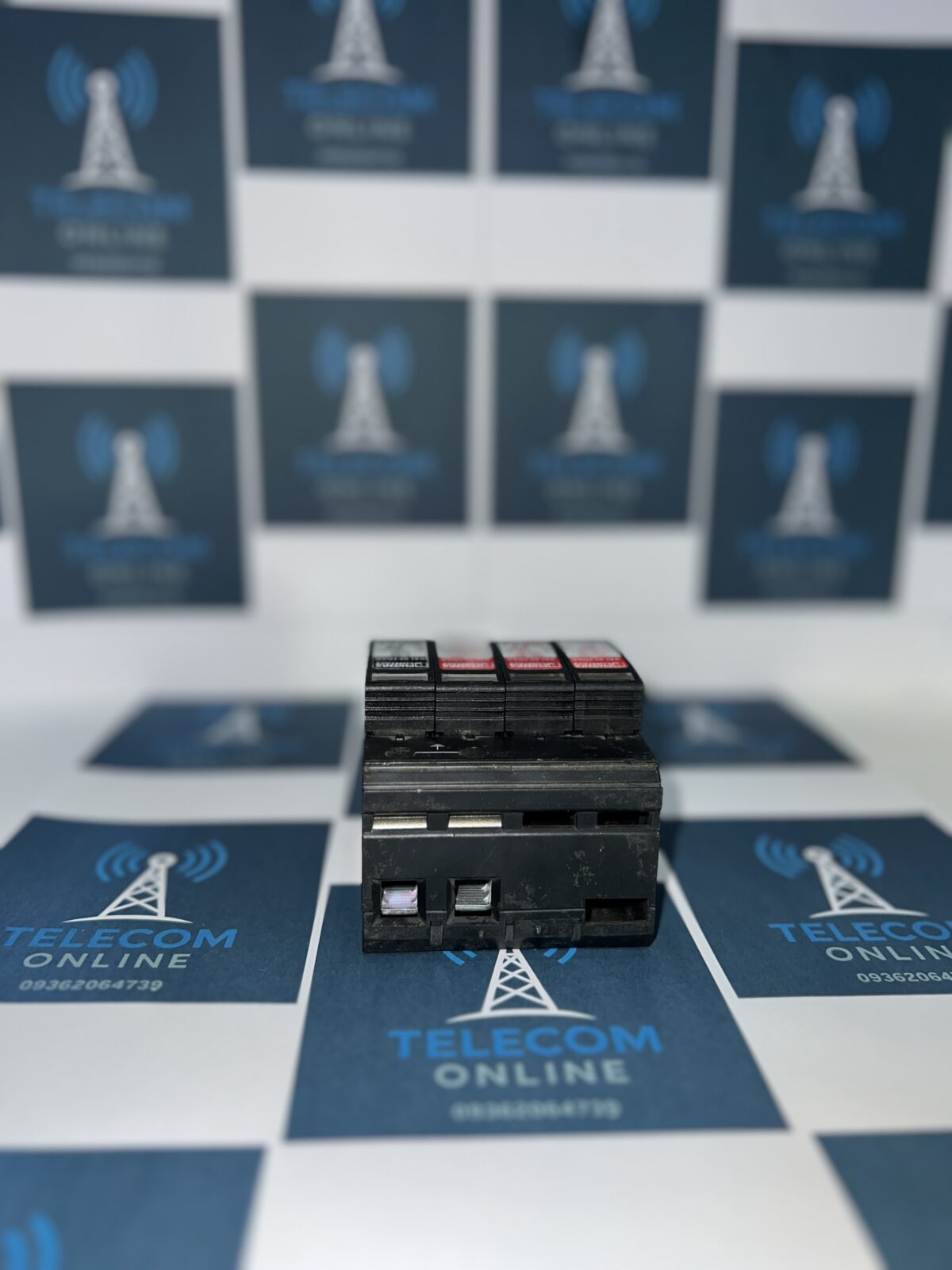

۶. نصب محافظ ولتاژ لحظه‌ای (SPD)
در مسیر ورودی به تجهیزات مخابراتی (نظیر تابلو برق، رادیو، آنتن‌ها)، دستگاه‌های SPD نصب می‌شوند تا ولتاژهای گذرا را فیلتر کرده و مانع انتقال آن به تجهیزات حساس شوند.

۷. بررسی اتصالات و انجام تست اولیه
تمام اتصالات مکانیکی و الکتریکی باید بررسی و سفت شوند. سپس تست مقاومت زمین، پیوستگی کابل هادی و عملکرد SPD انجام می‌شود تا از درستی نصب اطمینان حاصل گردد.

۸. ثبت مستندات نصب و نقشه‌برداری
پس از تکمیل نصب، کلیه مراحل، مشخصات تجهیزات و نتایج تست‌ها مستندسازی می‌شود. این مستندات برای نگهداری، بازرسی‌های دوره‌ای و تحلیل حوادث آینده ضروری هستند.

سوالات پرتکرار قبل از خرید صاعقه گیر مخابراتی

چه عواملی بر انتخاب نوع صاعقه‌گیر مخابراتی تأثیرگذار هستند؟

انتخاب نوع صاعقه‌گیر مخابراتی بستگی به چند عامل کلیدی دارد:

• ارتفاع دکل: دکل‌های بلندتر نیاز به صاعقه‌گیرهای قوی‌تر و در برخی موارد فعال دارند.

• شرایط اقلیمی: در مناطق با رطوبت بالا، مدل‌هایی با مقاومت در برابر خوردگی مناسب‌تر هستند.

• تراکم تجهیزات: هرچه تجهیزات الکترونیکی حساس‌تری در محل وجود داشته باشد، نیاز به صاعقه‌گیر دقیق‌تری هست.

• نوع خاک برای ارتینگ: خاک با مقاومت الکتریکی بالا ممکن است نیاز به طراحی خاص سیستم ارتینگ داشته باشد.

• مقررات بومی و استانداردها: استفاده از استانداردهای جهانی مانند IEC 62305 و در نظر گرفتن قوانین ملی برای نصب الزامی است.

صاعقه‌گیر مخابراتی چگونه از تجهیزات الکترونیکی محافظت می‌کند؟

صاعقه‌گیر مخابراتی با فراهم کردن مسیری کم‌مقاومت، جریان ناشی از صاعقه را قبل از رسیدن به تجهیزات، به زمین منتقل می‌کند. این سیستم‌ها معمولاً شامل میله صاعقه‌گیر، کابل هادی، تجهیزات ارت و محافظ ولتاژ لحظه‌ای (SPD) هستند. محافظ SPD نیز وظیفه دارد ولتاژ اضافی را از بین برده یا منحرف کند تا به دستگاه‌های الکترونیکی آسیبی نرسد. به این ترتیب، سیستم صاعقه‌گیر نقش فیلتر و سد ایمنی را برای تمام تجهیزات حساس ایفا می‌کند.

چرا استفاده از صاعقه‌گیر مخابراتی برای دکل‌های BTS ضروری است؟

دکل‌های BTS به‌عنوان یکی از اصلی‌ترین زیرساخت‌های شبکه مخابراتی در ارتفاع بالا نصب می‌شوند و معمولاً در معرض مستقیم صاعقه قرار دارند. در صورت برخورد صاعقه، جریان شدید می‌تواند به تجهیزات حیاتی مانند رادیو، ترانسمیتر، آنتن و سیستم برق آسیب جدی وارد کند. استفاده از صاعقه‌گیر مخابراتی مانع از نفوذ این جریان به تجهیزات شده و با هدایت آن به سیستم ارت، باعث حفظ عملکرد، امنیت و پایداری شبکه ارتباطی می‌شود. بدون این سیستم، خسارت‌های فنی و مالی سنگینی محتمل خواهد بود.

قیمت و خرید صاعقه گیر مخابراتی

برای استعلام قیمت و خرید صاعقه گیر مخابراتی با مشاوران و کارشناسان فروش ما در ارتباط باشید.
