سرج ارستر لینک چیست؟

سرج ارستر لینک و کاربردهای آن چیست؟

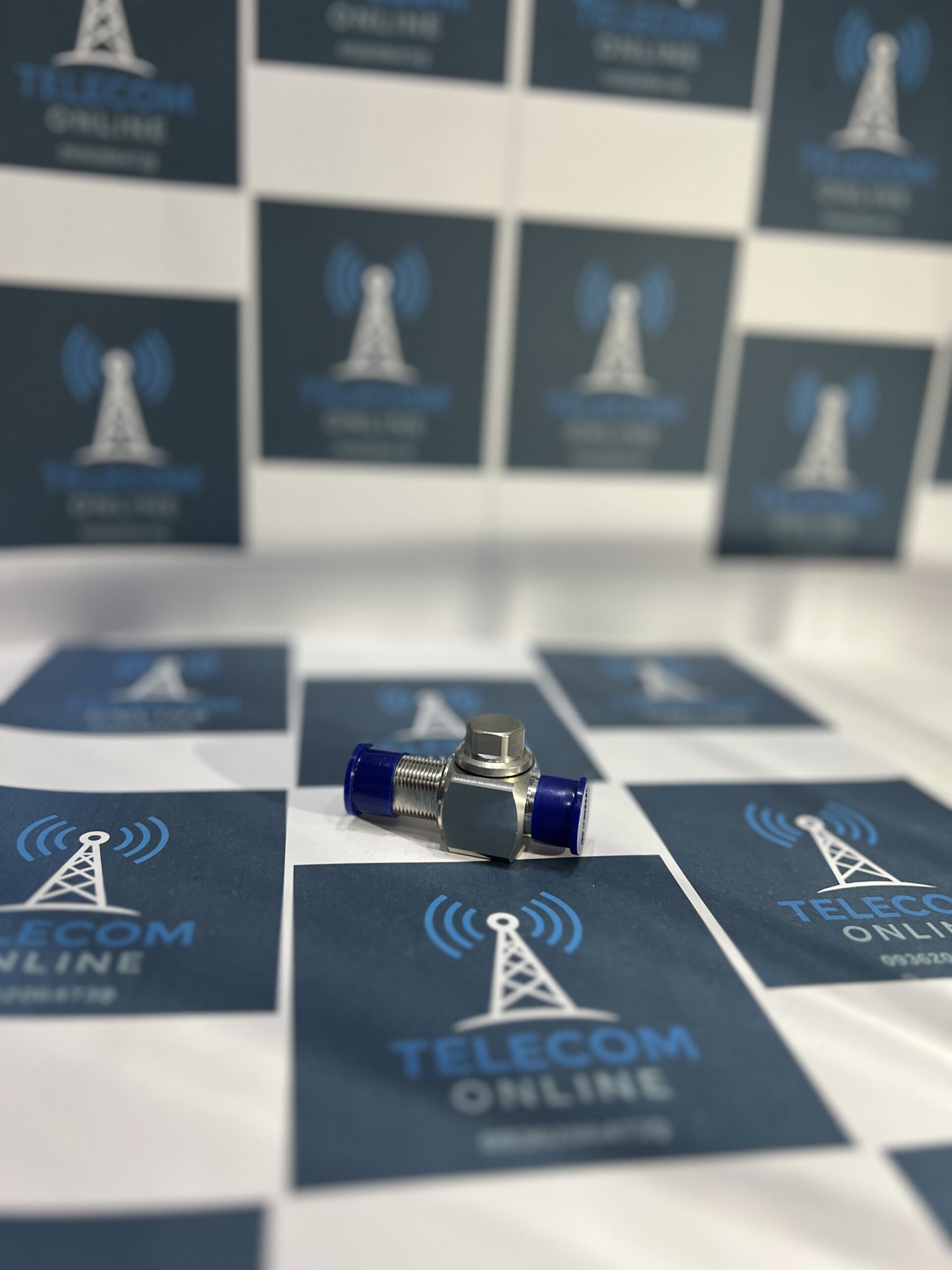

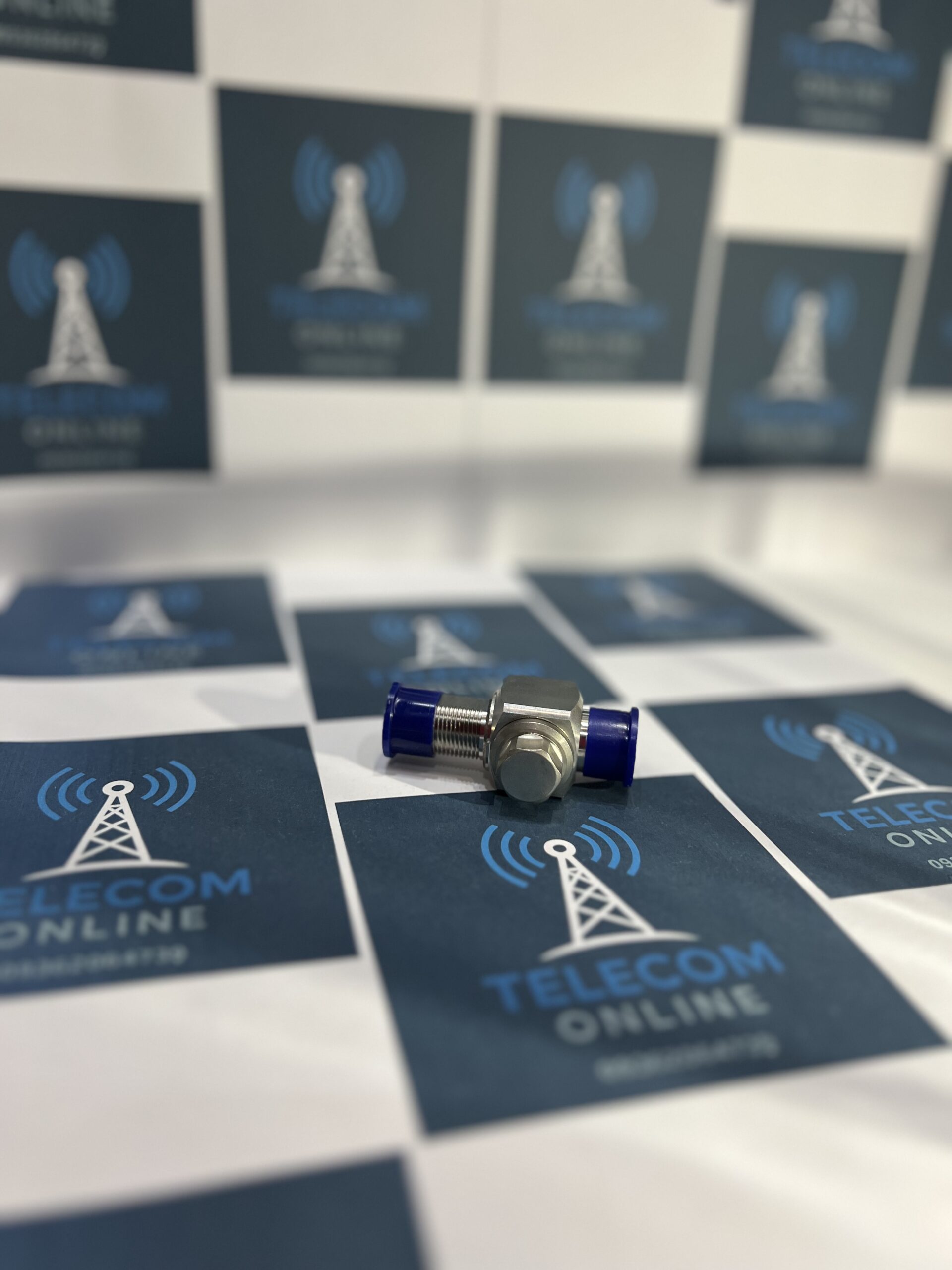

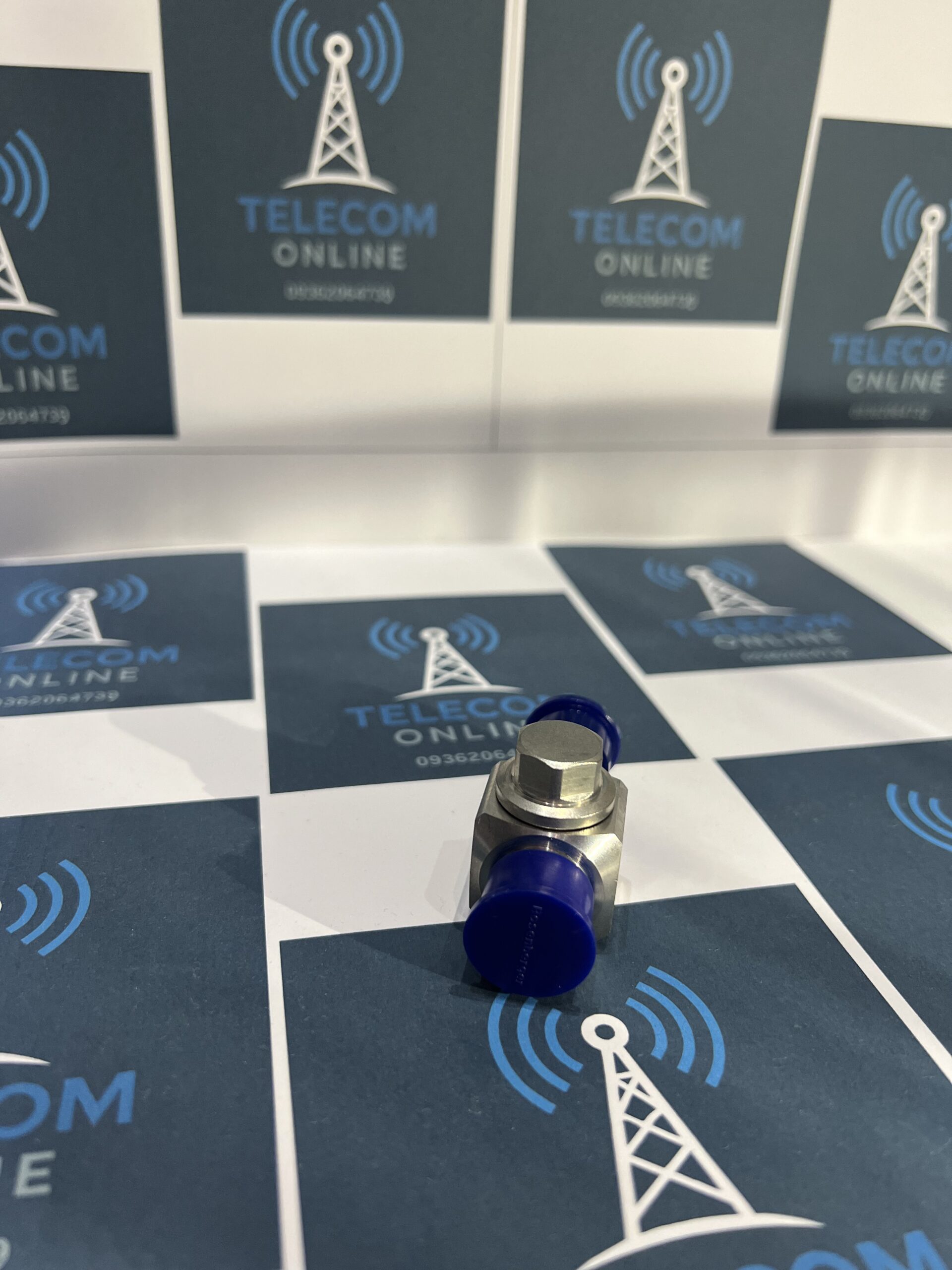

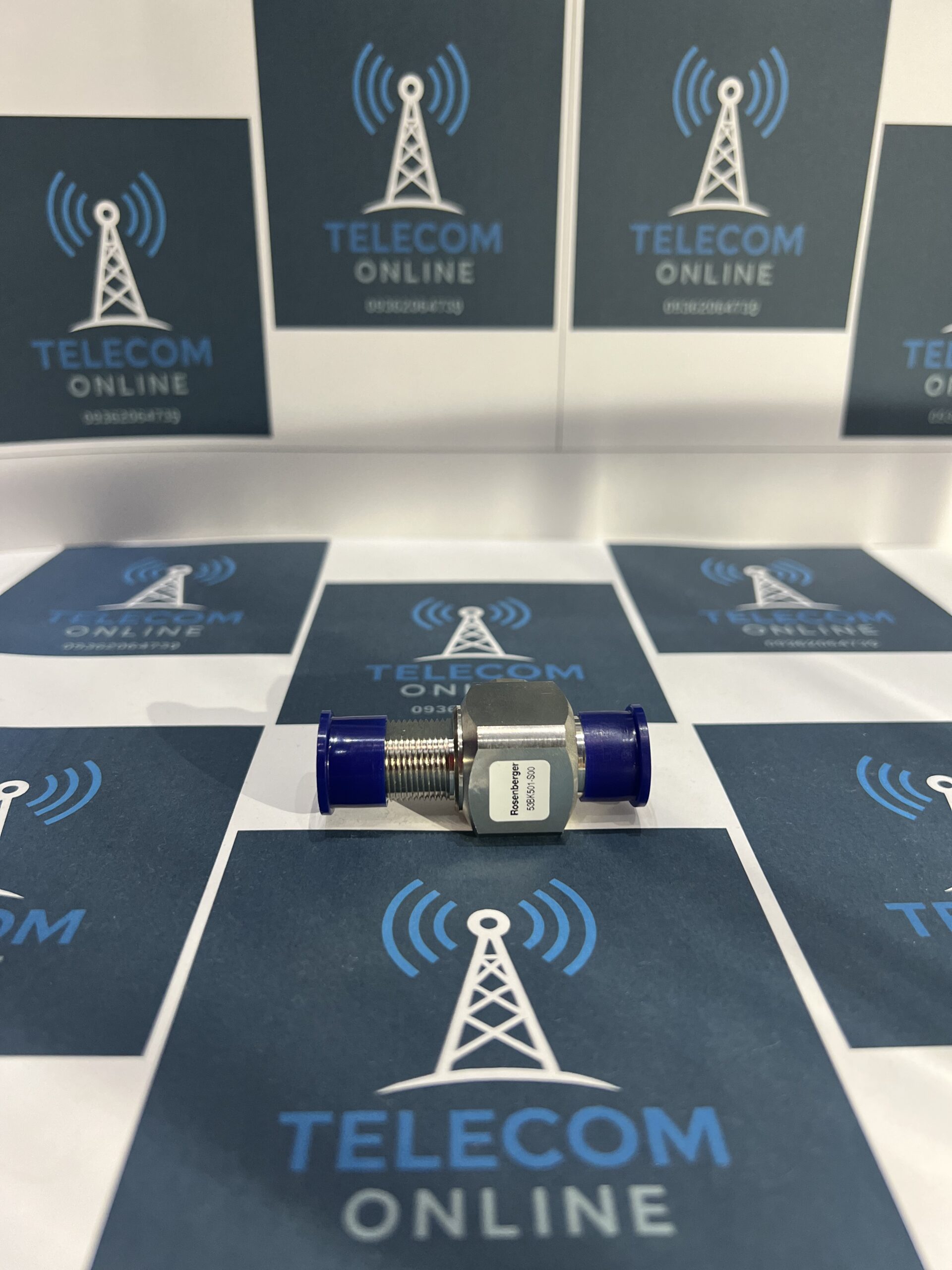

سرج ارستر لینک (Link Surge Arrester) ابزاری حیاتی در سیستم‌های ارتباطی و مخابراتی است که وظیفه اصلی آن حفاظت از تجهیزات حساس مانند رادیو، سوییچ، آنتن و دیگر تجهیزات شبکه در برابر نوسانات ناگهانی ولتاژ، صاعقه و تخلیه‌های الکترواستاتیک است. این دستگاه بین کابل فیدر و تجهیزات نصب می‌شود و با انتقال بار اضافی به زمین (ارت)، مانع آسیب به تجهیزات گران‌قیمت می‌شود.

اجزای اصلی سرج ارستر لینک

سرج ارستر لینک معمولاً شامل چند بخش مهم است:

• محفظه فلزی یا عایق‌شده با شیلد EMC

• مدار تخلیه ولتاژ اضافه (شامل وریستور، گاز دشارجر یا دیود TVS)

• اتصال به زمین با امپدانس پایین
  این اجزا به‌صورت هماهنگ عمل می‌کنند تا هر نوع پالس ولتاژ اضافی را به سرعت منحرف کرده و از ورود آن به تجهیزات جلوگیری کنند.

تفاوت سرج ارستر لینک با سایر ارسترها

در حالی که انواع مختلفی از ارسترها وجود دارند، سرج ارستر لینک به طور خاص برای مسیرهای ارتباطی RF، آنتن‌ها و کابل‌های فیدر طراحی شده است. برخلاف ارسترهای برق شهری که روی خطوط AC نصب می‌شوند، این مدل روی خطوط RF نصب شده و سرعت پاسخ بسیار بالاتری دارد تا بتواند از تجهیزات حساس در برابر پالس‌های سریع محافظت کند.

چرا استفاده از سرج ارستر لینک ضروری است؟

در بسیاری از سیستم‌های مخابراتی، تجهیزات حساس در فضای باز یا روی دکل‌ها نصب می‌شوند. این مکان‌ها در برابر صاعقه و تخلیه‌های الکترواستاتیک بسیار آسیب‌پذیر هستند. بدون استفاده از سرج ارستر لینک، احتمال سوختن رادیو، خرابی سوییچ یا آسیب به سیستم‌های پشتیبان زیاد است. استفاده از این دستگاه، عمر تجهیزات را افزایش داده و از خرابی‌های پرهزینه جلوگیری می‌کند.

نحوه عملکرد سرج ارستر لینک در برابر صاعقه

وقتی ولتاژ لحظه‌ای بالا (مثلاً ناشی از صاعقه) از طریق کابل آنتن یا فیدر وارد مسیر می‌شود، سرج ارستر لینک با تشخیص سریع این اضافه‌ولتاژ، مسیر تخلیه‌ای به زمین فراهم می‌کند. به‌جای اینکه این انرژی وارد رادیو یا تجهیزات شبکه شود، به زمین منتقل شده و از آسیب جلوگیری می‌شود. این فرآیند معمولاً در چند نانوثانیه اتفاق می‌افتد.

محل نصب صحیح سرج ارستر لینک

برای دستیابی به حداکثر کارایی، سرج ارستر باید:

• در نزدیک‌ترین نقطه به ورودی تجهیزات نصب شود (مثلاً در ورودی رادیو).

• دارای اتصال زمین با مقاومت بسیار پایین باشد (کمتر از ۵ اهم ترجیحاً).

• در مسیر بین کابل آنتن و دستگاه قرار بگیرد.
  نصب نادرست یا بدون ارت مناسب، می‌تواند کارایی ارستر را به‌طور کامل از بین ببرد.

انواع سرج ارستر لینک بر اساس تکنولوژی

بر اساس نوع فناوری داخلی، سرج ارستر لینک به چند نوع تقسیم می‌شود:

• ارستر گازی (Gas Discharge Tube – GDT): مناسب برای بارهای شدید و ناگهانی.

• ارستر وریستوری (MOV): سریع و مناسب برای سطوح پایین‌تر اضافه ولتاژ.

• ارستر دیودی (TVS Diode): پاسخ بسیار سریع، مناسب برای تجهیزات فوق‌حساس.
  انتخاب بین این انواع بستگی به حساسیت تجهیزات و شرایط محیطی دارد.

ویژگی‌های مهم در انتخاب سرج ارستر لینک

در زمان انتخاب سرج ارستر لینک باید به مشخصات زیر توجه کرد:

• بازه ولتاژ کاری و ولتاژ شروع تخلیه

• زمان پاسخ‌دهی به سرج

• حداکثر انرژی قابل تحمل

• فرکانس کاری (برای تجهیزات RF بسیار مهم است)

• مقاومت مکانیکی و مقاومت در برابر شرایط آب و هوایی
  این ویژگی‌ها تضمین می‌کنند که ارستر با تجهیزات شما سازگار باشد و عملکرد موثری داشته باشد.

کاربرد سرج ارستر لینک در شبکه‌های مخابراتی

در زیرساخت‌های مخابراتی، سرج ارستر لینک یک قطعه استاندارد محسوب می‌شود. از دکل‌های BTS موبایل گرفته تا لینک‌های رادیویی وایرلس، تمامی مسیرهای RF و کابل‌های آنتن باید مجهز به ارستر باشند. در غیر این‌صورت، صاعقه یا نوسانات می‌توانند شبکه را از کار بیندازند و منجر به قطعی خدمات و خسارات مالی شوند.

تأثیر اتصال به زمین در عملکرد سرج ارستر لینک

ارستر بدون ارت مؤثر، عملاً کارایی ندارد. اتصال به زمین باید:

• تا حد امکان کوتاه و مستقیم باشد.

• با کابل مناسب (مثلاً مسی افشان با سطح مقطع بالا) انجام شود.

• مقاومت کمتر از ۵ اهم داشته باشد.
  اگر مقاومت زمین بالا باشد، بار تخلیه نمی‌شود و ارستر نمی‌تواند از تجهیزات محافظت کند.

بررسی استانداردهای بین‌المللی در ساخت سرج ارستر لینک

ارسترهای حرفه‌ای معمولاً بر اساس استانداردهایی مانند:

• IEC 61643

• ITU-T K.12 یا K.20

• IEEE C62.41
  تولید می‌شوند. وجود این استانداردها نشان‌دهنده کیفیت طراحی و عملکرد بالای محصول در شرایط واقعی است. هنگام خرید، بررسی برچسب استاندارد محصول توصیه می‌شود.

نگهداری و تست دوره‌ای سرج ارستر لینک

سرج ارسترها پس از هر بار تخلیه شدید ممکن است آسیب ببینند. بنابراین:

• بازرسی چشمی منظم توصیه می‌شود.

• در صورت وجود نشانگر وضعیت، وضعیت آن بررسی شود.

• با دستگاه تست تخصصی، عملکرد ارستر بررسی شود.
  در پروژه‌های بزرگ، برنامه نگهداری پیشگیرانه (PM) برای ارسترها الزامی است.

تفاوت سرج ارستر لینک خارجی و داخلی

برخی از ارسترها در فضای باز و برخی درون رک نصب می‌شوند:

• ارسترهای بیرونی مقاوم در برابر آب، گرد و غبار و UV هستند و برای نصب در نزدیکی دکل‌ها مناسب‌اند.

• ارسترهای داخلی درون رک یا اتاق تجهیزات نصب می‌شوند و نیاز به محافظت محیطی کمتری دارند.
  انتخاب مناسب، بر اساس موقعیت نصب و شرایط محیطی انجام می‌شود.

چگونه یک سرج ارستر لینک مناسب انتخاب کنیم؟

برای انتخاب صحیح سرج ارستر باید:

• نوع تجهیزات مورد حفاظت مشخص باشد.

• سطح ولتاژ و فرکانس کاری تجهیزات بررسی شود.

• شرایط آب و هوایی محل نصب در نظر گرفته شود.

• مدل دارای تاییدیه یا تجربه موفق در پروژه‌های مشابه انتخاب شود.
  در بسیاری از موارد، مشورت با تیم فنی یا متخصص برق صنعتی پیشنهاد می‌شود.

سرج ارستر لینک در شبکه‌های بی‌سیم و وایرلس

در شبکه‌های بی‌سیم، به‌ویژه آن‌هایی که از تجهیزات رادیویی روی سقف یا دکل استفاده می‌کنند، خطر آسیب از طریق کابل آنتن بسیار بالاست. نصب سرج ارستر لینک در مسیر کابل RF، قبل از ورود به رادیو یا اکسس‌پوینت، به‌شدت توصیه می‌شود. این کار ساده می‌تواند از سوختن تجهیزات چند میلیونی جلوگیری کند و پایداری شبکه را افزایش دهد.

قیمت و خرید سرج ارستر لینک

برای استعلام قیمت و خرید سرج ارستر لینک با مشاوران ما در تماس باشید.
